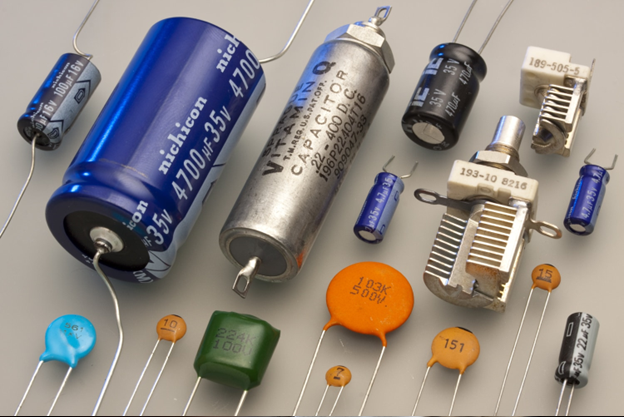

Конденсатор — это пассивный элемент электронных схем, предназначенный для накопления электрического заряда и энергии в виде электрического поля. Его конструкция включает две проводящие пластины, разделенные диэлектриком — материалом, не проводящим ток.
Пластины могут изготавливаться из различных металлов, таких как алюминий или медь, и служат для хранения заряда. Диэлектрик, расположенный между пластинами, выполняется из бумаги, керамики, пластика или других изоляционных материалов, что увеличивает емкость устройства и предотвращает замыкание.
Конденсаторы нашли широкое применение в электронике и электрических устройствах благодаря своей универсальности.

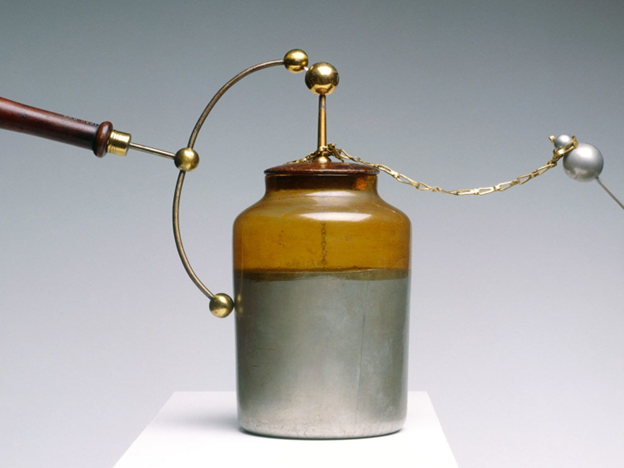

История конденсаторов началась в XVII веке с изучения электричества. В 1745 году был создан первый конденсатор — лейденская банка, изобретенная Питером ван Мушенбруком и Эгбертом Бенедиктом. Это устройство, представлявшее собой стеклянную банку с медной обмоткой, стало первым шагом в накоплении электричества.
В XIX веке развитие электричества привело к созданию новых типов конденсаторов, включая химические, использующие электролиты. В XX веке с появлением транзисторов и радиотехники конденсаторы стали компактнее и эффективнее, а использование керамики и алюминия позволило увеличить их емкость и уменьшить размеры.
Принцип функционирования конденсатора и его параметры
Накопление заряда:
При подаче напряжения на конденсатор одна из его пластин приобретает положительный заряд, а другая — отрицательный. Это происходит благодаря перемещению электронов: они перетекают с одной пластины на другую, создавая разность потенциалов.
Электрическое поле:
Разность потенциалов между пластинами формирует электрическое поле. Это поле удерживает накопленный заряд, который впоследствии может быть использован в электрических цепях.
Разряд:
При подключении конденсатора к цепи происходит его разряд, при котором накопленный заряд передается в цепь. Этот процесс осуществляется быстро, что позволяет использовать конденсатор для сглаживания колебаний напряжения или временного хранения энергии.
Характеристики конденсатора:
Ёмкость — способность накапливать заряд, измеряется в фарадах.
Рабочее напряжение — максимальное напряжение, которое конденсатор может выдержать без повреждений.
Диэлектрическая проницаемость — свойство диэлектрика изолировать заряды, влияющее на ёмкость.
Температурный коэффициент — изменение характеристик при колебаниях температуры.
Эквивалентное последовательное сопротивление (ESR) — сопротивление переменному току.
Потери энергии — количество энергии, рассеиваемой в виде тепла.
Полярность — важна для электролитических и танталовых конденсаторов.
Форма и размеры — определяют область применения.
Классификация конденсаторов:
По конструкции: плоские, цилиндрические, SMD.
По материалу диэлектрика: керамические, плёночные, электролитические, танталовые.
Рекомендации по выбору конденсаторов
При проектировании электронных и электрических схем важно учитывать несколько ключевых аспектов при подборе конденсаторов. Вот основные моменты:
Расчёт ёмкости
Ёмкость конденсатора должна соответствовать параметрам других элементов схемы. Учитывайте требования к фильтрации и временным задержкам.
Рабочее напряжение
Выбирайте конденсаторы с рабочим напряжением, превышающим максимальное в цепи. Это повысит надёжность и предотвратит пробой.
Тип конденсатора
Электролитические подходят для низкочастотных цепей, но требуют учёта полярности. Керамические используются в высокочастотных схемах, а плёночные — в аудиотехнике и источниках питания.
Температурный диапазон
Убедитесь, что конденсаторы рассчитаны на условия эксплуатации схемы.
ESR
Эквивалентное последовательное сопротивление важно для быстрой зарядки и разрядки.
Габариты
Для компактных устройств выбирайте SMD-конденсаторы.
Качество
Отдавайте предпочтение сертифицированным компонентам от проверенных производителей.
Эксплуатационные условия
Для работы в экстремальных условиях выбирайте специализированные модели.
Полярность
Соблюдайте полярность при подключении электролитических и танталовых конденсаторов.
Тестирование
Проверяйте конденсаторы на соответствие характеристикам.
Советы по эксплуатации
Избегайте механических повреждений, не превышайте рабочее напряжение, следите за сроком службы и обеспечивайте правильный монтаж. Регулярно проверяйте на утечки и работайте в безопасных условиях.
Конденсаторы — важные элементы электроники, и их правильный выбор и эксплуатация обеспечивают долговечность и надёжность устройств.
